接地電阻測試儀分不同的型號，操作步驟也有所不同，今天就ND2508這個型號的接地電阻測試儀，詳解給大家介紹一下操作步驟。

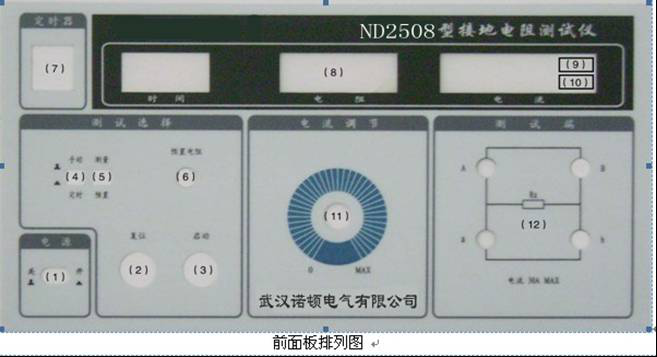

首先，正面面板功能說明，以下面板序號與下方說明序號是相對應的。
（1）“電源”開關，按下此開關電源接通。
（2）“復位”按鈕：按一下此按鈕，測試停止。輸出測試電流被切斷，綠燈熄滅，如果儀器處于超阻報警狀態，則按此按鈕，解除報警，方可進行下次測試。
（3）“啟動”按鈕：打開電源開關儀器處于復位狀態，事先預置好電阻值并接上負載。按一下此按鈕，調節測試電流即可進行電阻測試，此時測試綠燈點亮。如果未接負載按此按鈕，則產生開路報警現象，這可理解為被測物與測試儀器之間未連接好處于開路狀態。
（4）“手動/定時”開關：按下此開關，儀器處于定時測試狀態，此時設置（7）定時器至所需的測試時間即可進行定時測試；彈起此開關，儀器處于手動測試狀態，此時 （7）定時器將不起作用，測試結束需手動“復位”儀器。
（5）“預置/測量”開關：按下此開關，儀器處于電阻預置狀態，此時調節“預置電阻”電位器至所需的電阻設定值，測試時如果被測件的電阻值大于或等于預置設定值時，儀器便處于電阻超限報警狀態，表示被測件不合格，按下復位按鈕方可解除報警。
（6）“預置電阻”：和（5）“預置/測量”開關相對應，順時針電阻設定值增大，逆時針減小。
（7）“定時器”：定時測試時的撥盤開關，可設置定時時間1-99s，不用定時測試時可將（4）開關置于“手動”位置。
（8）多功能顯示屏：用于顯示“定時時間”，“被測鍵的電阻值”和“測試電流值”
（9）“測試”綠燈：按一下啟動按鈕，此綠燈點亮，表示測試開始，在此之前要接上負載，預置設定好電阻值。
（10）“超限”黃燈：當被測件電阻值大于等于電阻設定值時，儀器將產生超阻報警，此黃燈被點亮，表示被測件不合格；此時按下“復位”按鈕可解除報警信號。
（11）“測試電流”調節：調此調壓器來調節輸出電壓，從而調節負載中的測試電流至規定值。
（12）“測試”端：即測試電流輸出端，由大小紅黑四個接線柱所組成。負載通過測試線接在四個接線柱上，大接線柱為電流取樣測試端，小接線柱為電阻上電壓取樣測試端，接線柱的紅黑之分對測試無任何影響。

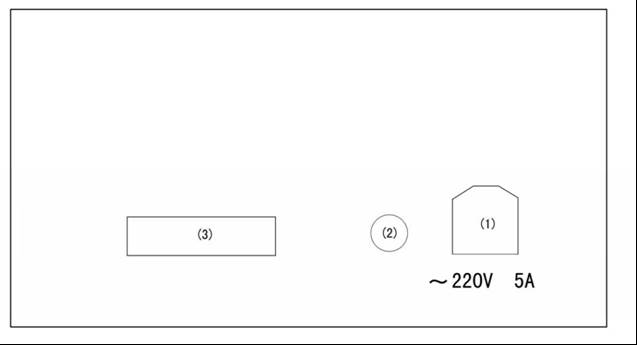

其次，后面面板說明，以下面板序號與下方說明序號是相對應的。
（1）“電源”插座：輸入AC220V、50Hz電源，內裝5A/8A保險絲一只。
（2）“接地”端：儀器保護接地端，該端與儀器外殼相通，用AVR×0.75多股導線將該端與大地相連接。
（3）銘牌：標識儀器的唯一性編號及出廠日期
最后，了解完前后面板上的功能說明，接下來就來說下接地電阻測試儀的操作程序
（1）接通電源，打開電源開關，儀器便處于待測狀態。
（2）按下“預置/測量”按鍵，將預置電阻值調節在所需的數值上，彈起“預置/測量”按鍵。
（3）接上負載，按一下“啟動”按鈕，調節“電流輸出”，來調節測試電流至規定值，即可進行測試，此時“mΩ”表將顯示被測件的電阻值。如果被測件電阻等于或大于電阻預置值，則儀器將超阻報警，蜂鳴器發出響聲，超限黃燈點亮，輸出電流被切斷，表示被測件不合格，按一下復位按鈕，解除報警，方可進行下次測試。如果測試電流超過30A，也會產生過流聲音警示現象。由于負載不完全一樣，測試時需調節“電流調節”至所需測試電流。
（4）如果進行定時測試，將定時撥盤開關設定在1s-99s間的對應值并按下“手動/定時”開關置于定時位置即可。如果不用定時測試，只需將“手動/定時”開關置于手動位置即可。
